3D Scanning voor fabrieken
Ontdek hoe wij jou van dienst kunnen zijn.
Inmeten voor fabrieken
Over het algemeen veranderen fabrieken regelmatig en groeien mee met de mogelijkheden van de toekomst. Dit resulteert in het feit dat de oude bouwtekeningen niet meer relevant en (deels) onbruikbaar zijn voor het plannen of organiseren van bijvoorbeeld een reorganisatie van machines. Verschillende machines hebben specifieke voorzieningen nodig, van een extra ondersteunende voorziening voor de vloer tot elektra.
Daarnaast is het belangrijk om te weten wanneer elementen, machines of andere onderdelen toe zijn aan vervanging. De 3D scanner kan je voorzien van al deze benodigde informatie. Aan de hand van de accurate pointcloud kan elk detail worden weergegeven om zo het oude fabriekspand weer up to date te maken en alle elementen rechtstreek in kaart te brengen.
Waarom 3D scannen?
Bij oude gebouwen ontbreekt vaak de nodige documentatie of is de beschikbare documentatie verouderd, waardoor tekeningen een vertekend beeld geven van de actuele staat. De 3D-scanner biedt hierbij uitkomst. Voor een grote verbouwing of renovatie binnen het gebouw is het belangrijk om te weten hoe het volledige gebouw in elkaar zit, voornamelijk als het al meerdere verbouwingen/aanbouwen ondergaan heeft. Vaak is de documentatie dan verloren gegaan of niet meer actueel.
Van Scan naar BIM

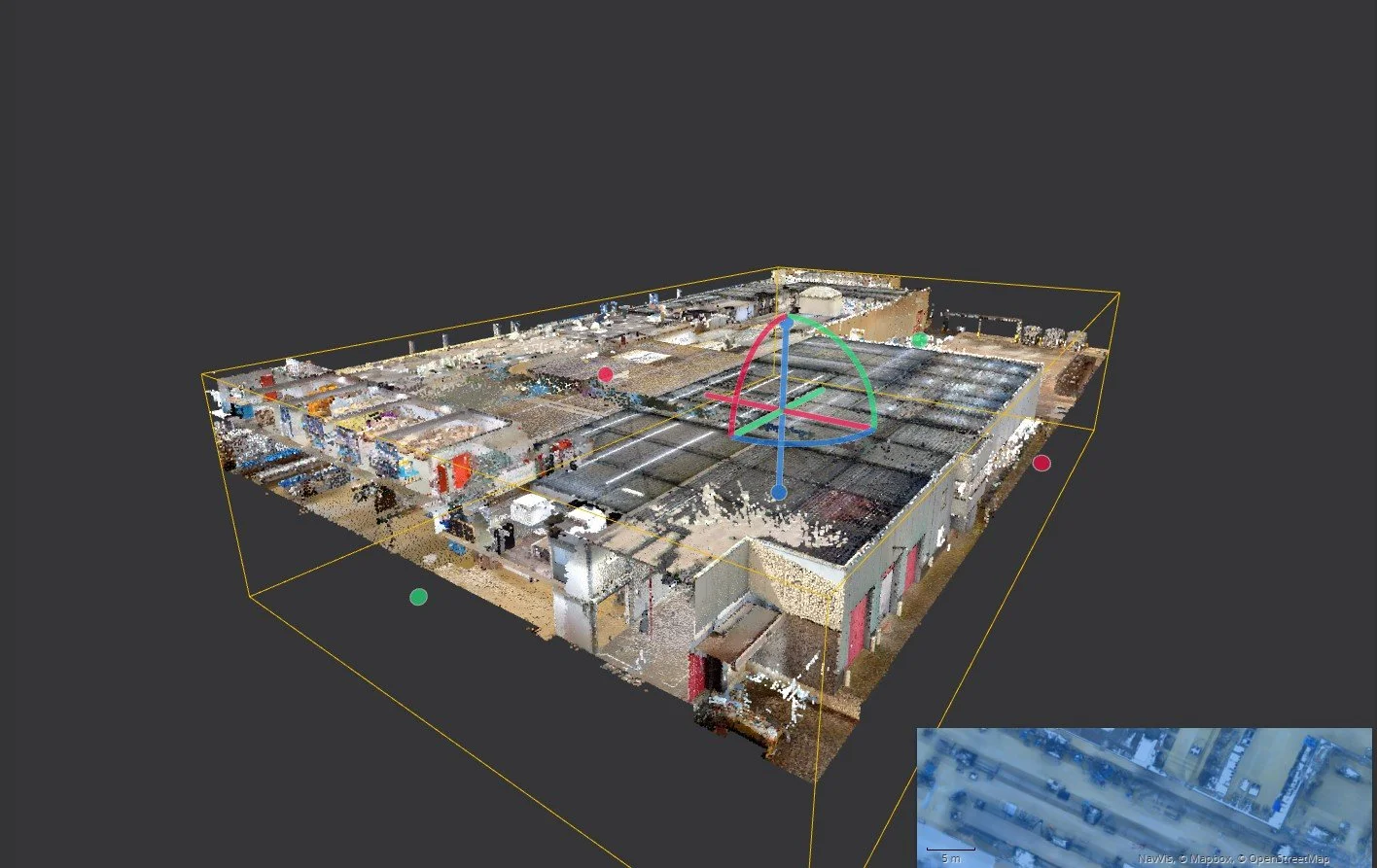

Aan de hand van de scan wordt dus een pointcloud gegenereerd. Deze pointcloud kan worden geëxporteerd en ingeladen als IFC in een tekensoftware zoals Revit (waar wij mee werken). Met de pointcloud als onderlegger modelleren wij een accuraat BIM model. Dit kan voor alle situaties gebruikt worden:
NEN2580
Vluchtroutes
Renovatie
Transformatie
Verbouwing
In kaart brengen actuele situatie
Energie labels
Fabrieken hebben vaak een relatief groot oppervlakte om te onderhouden, dat houdt in dat er op het gebied van energie veel winst te behalen valt. Hoe minder energieverlies hoe meer winst.
BimBuildings kan je voorzien van energielabels aan de hand van de 3D scans. Het gaat zelfs zo ver dat wij informatie kunnen koppelen aan specifieke elementen zoals lampen, machines, etc. Wij kunnen vervolgens deze elementen monitoren en analyseren hoe vaak dit bijvoorbeeld gebruikt wordt en hoeveel uren deze draaien op een dag of gemiddeld per week, maand of jaar.
De informatie geeft inzicht in het energieverbruik van diverse objecten en wat dit voor
Meerjarenonderhoudsplan
Als een BIM model volledig en uitgebreid is gemodelleerd kan aan de hand van dit model een meerjarenondersplan (MJOP) samengesteld worden. Wanneer is een element toe aan vervanging? welk element is vervangen? en hoeveel onderhoudskosten moet ik rekening mee houden? Voor grote bedrijven is het prettig om dit inzichtelijk te hebben zodat ook het financiële aspect ver in de toekomst gepland kan worden.
De 3D scan met de NavVis VLX 3 is in elk model het lijdraad. Dit is het gebouw zoals het daadwerkelijk is en staat gelijk aan de realiteit.
Welke output kan verwacht worden?
-
Een 3D scan met de NavVis VLX 3 die het gehele gebouw in kaart brengt.
-
Van de pointcloud wordt eem IFC gemaakt zodat deze ingeladen kan worden in het BIM-model
-
Aan de hand van de poitcloud wordt ee BIM-model gemodelleerd. Deze heeft als leidraad de pointcloud
-
Door gebruik te maken van een BIM-Model kunnen hoeveelheden eenvoudig berekend worden. Hieruit kunnen de uittrekstaten voortkomen. dit resulteert in een accurate begroting.
-
In het BIM-model bevat elk element informatie. Dit kan worden doorgelinkt aan een meerjarenonderhoudsplan om zo de kosten en de werkzaamheden voor de toekomst te kunnen plannen.
