3D scanning in fabrieken: zo voorkom je kostbare verrassingen

Stel: een nieuwe machine moet worden geplaatst. De leverancier heeft de tekeningen ontvangen, de transportroute is gepland, de installatie staat ingepland voor volgende week maandag. Dan blijkt op de dag zelf dat de doorrijhoogte 3 centimeter te laag is. Die wand is er vijf jaar geleden bijgekomen, maar nooit in de tekeningen verwerkt.

De machine gaat terug. De planning verschuift. En de kosten? Die zijn voor rekening van... nou ja, dat is dan even de vraag.

Dit is geen uitzonderlijk verhaal. Het is een patroon dat we keer op keer tegenkomen. Niet omdat mensen slordig zijn, maar omdat fabrieken veranderen en documentatie dat zelden bijhoudt.

‍

De fabriek verandert, de tekeningen niet

Een productiefaciliteit is geen statisch gebouw. Machines worden vervangen, productielijnen veranderen, aanbouwen volgen op verbouwingen. Na tien, vijftien jaar klopt de vloerwerkelijkheid zelden nog met wat er op papier staat. Muren die er niet meer zijn. Leidingen die zijn verlegd. Aansluitpunten die zijn verzet. Dat valt niet op, totdat het fout gaat.

De gevolgen zijn concreet. Installatieprojecten lopen vertraging op omdat de maatvoering achteraf niet klopt. Verbouwingsoffertes zijn gebaseerd op informatie die de werkelijkheid niet meer weergeeft. Aannemers en installateurs meten handmatig op: tijdrovend, foutgevoelig en hinderlijk voor de productie. En bij een vergunningsaanvraag voor uitbreiding zijn actuele tekeningen verplicht, terwijl ze er niet zijn.

Wat we ook regelmatig zien: technische diensten die met hoogwerkers en meetlint door de hal moeten voor maten die een leverancier nodig heeft. Uren werk, productieonderbreking, en een resultaat dat al verouderd is als het op papier staat.

Wat 3D scanning anders doet

Een 3D scan legt de bestaande situatie vast zoals die er vandaag bij staat. Niet zoals de fabriek ooit gebouwd is. Niet zoals ze op de originele tekeningen staat. Maar zoals ze nu is.

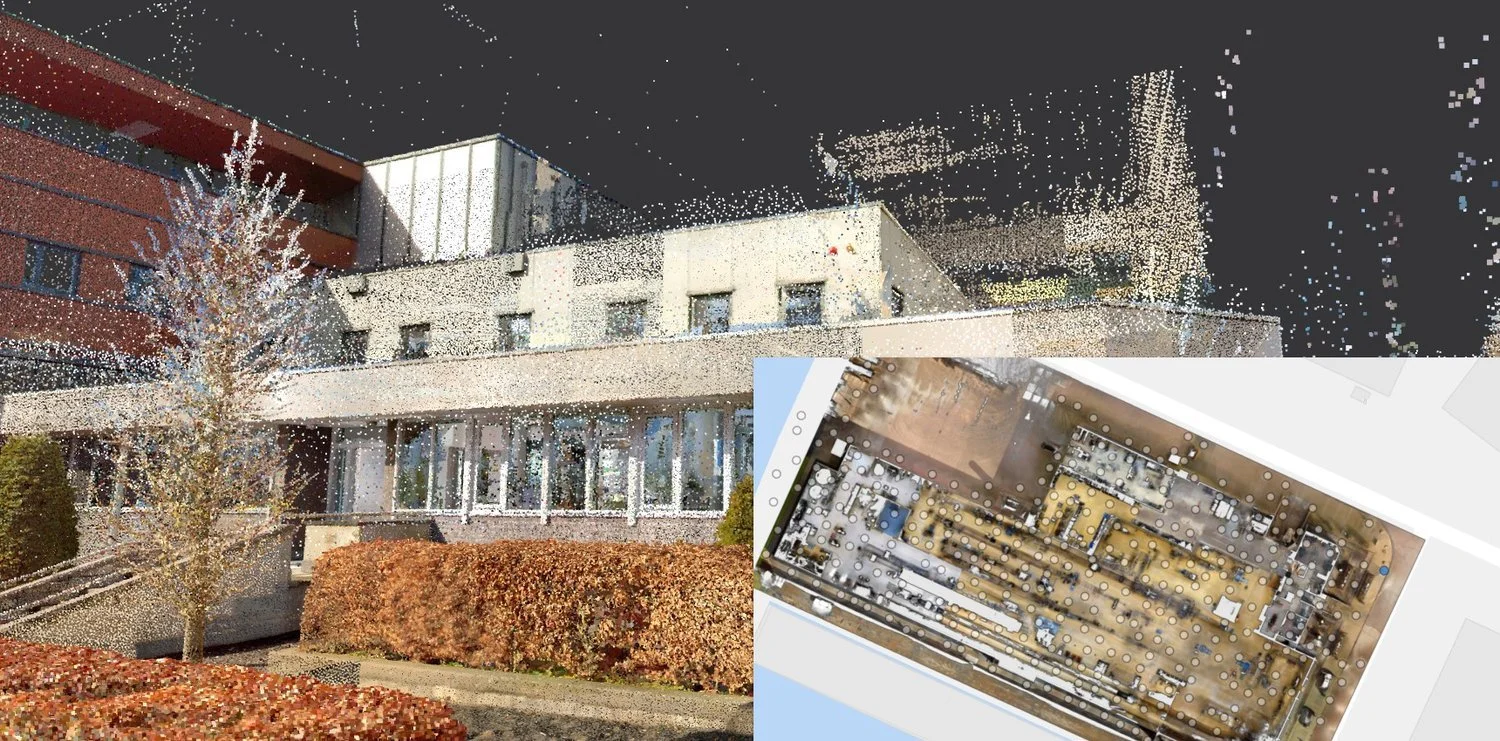

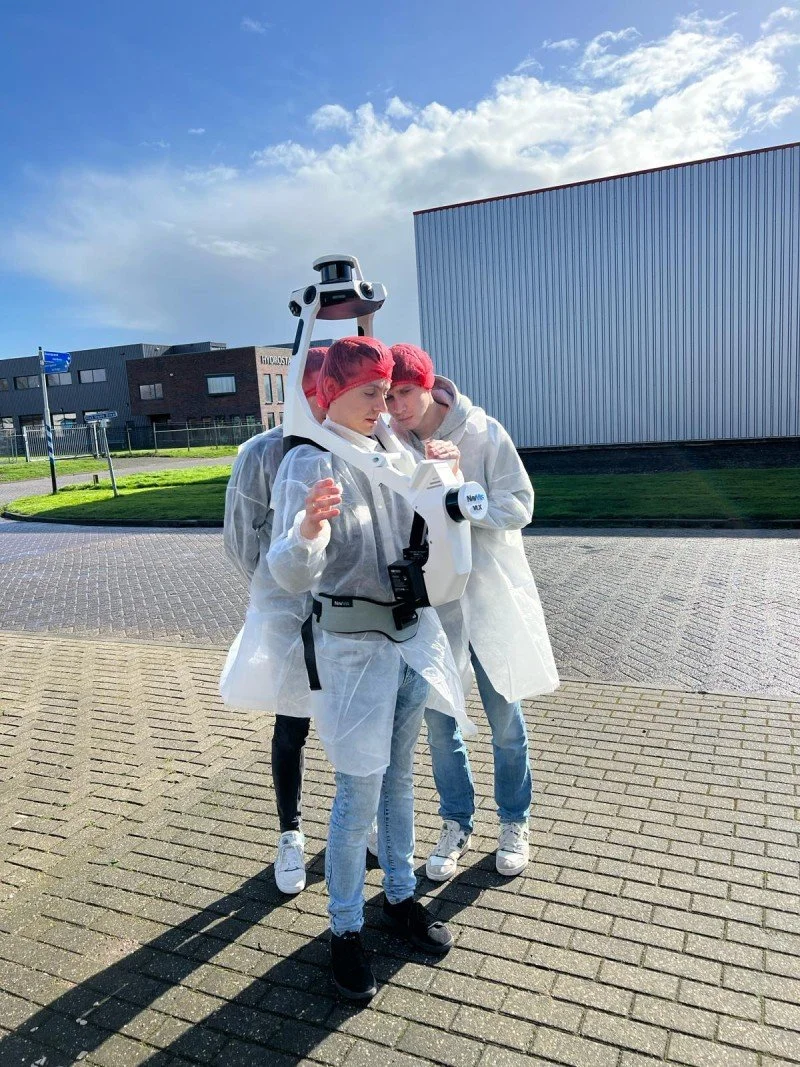

Onze scanner — de NavVis VLX 3 — werkt mobiel en zonder markeringen. Hij registreert de volledige ruimte terwijl de productie doorloopt: elke wand, elke leiding, elke machine, elk aansluitpunt. Het resultaat is een pointcloud met een nauwkeurigheid van ±2mm tot ±5mm, aangevuld met 360 graden beeldmateriaal van de hele hal.

Die combinatie maakt de pointcloud niet alleen nauwkeurig, maar ook bruikbaar voor mensen die niet gewend zijn aan technische modellen. Een facility manager kan inzoomen op een specifiek deel van de hal en precies zien hoe de situatie er ter plaatse uitziet — zonder dat hij de technische dienst hoeft in te zetten.

Wat dit in de praktijk verandert: leveranciers controleren zelf of hun machine past. Aannemers baseren hun offerte op actuele data. Installateurs weten vooraf waar leidingen lopen. De technische dienst hoeft niet meer met ladders de hal in.

‍Drie toepassingen

Machineplaatsing en uitbreiding

Voordat een nieuwe machine wordt besteld, wil je weten of hij past — niet alleen op de vloer, maar ook qua doorrijhoogte, aansluitpunten en vrije ruimte. Met een actuele pointcloud simuleer je dit vooraf digitaal. Geen verrassingen tijdens de installatie, geen onverwachte demontage achteraf.

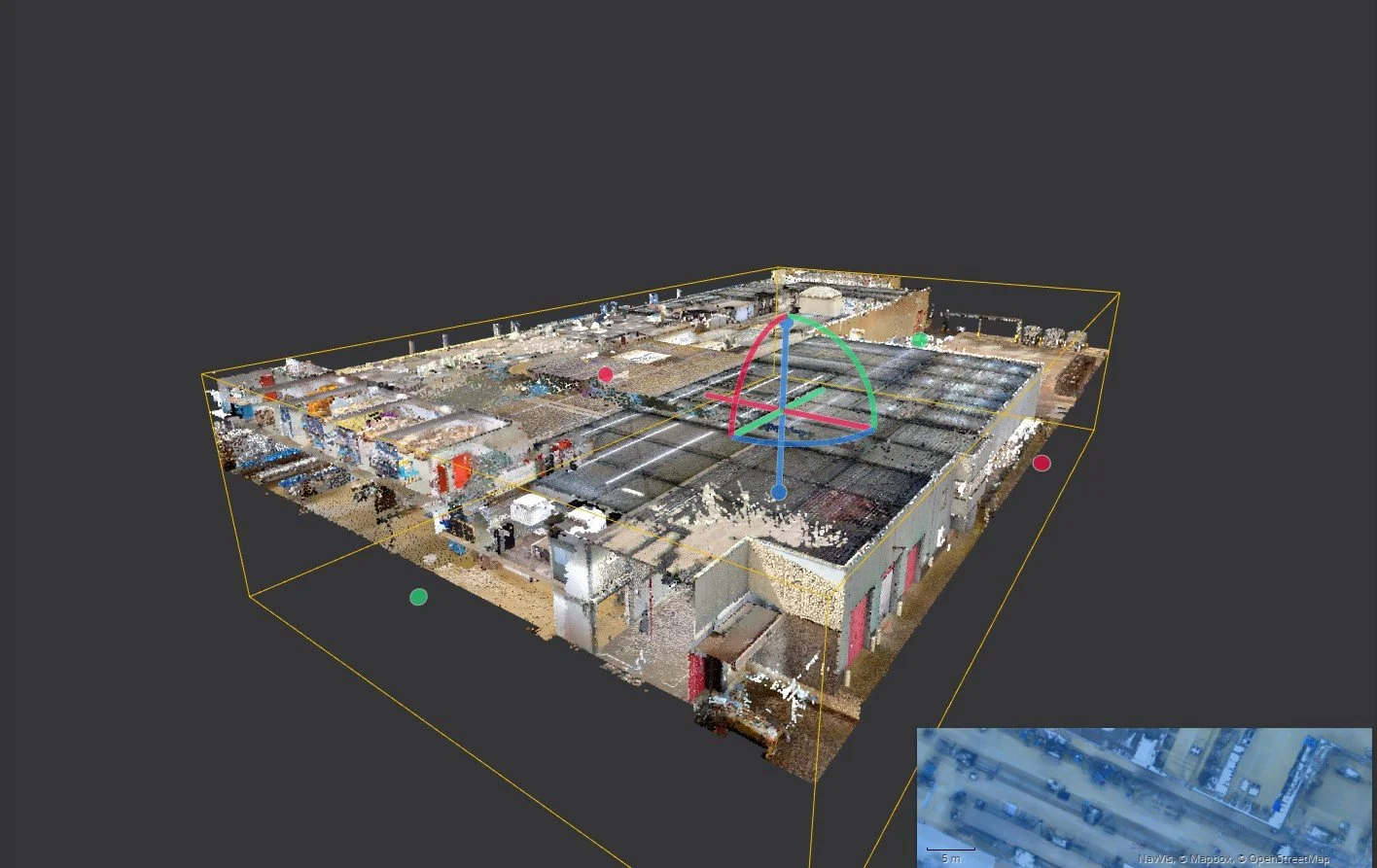

Een voorbeeld uit de praktijk: een productiebedrijf in de voedingsindustrie wilde de hal uitbreiden met nieuwe machines. De bestaande tekeningen waren niet meer actueel. We scanden 15.000 m² productievloer in acht uur — inclusief alle leidingen, machines en constructie-elementen. De opdrachtgever simuleerde vooraf of de nieuwe machines tussen de bestaande apparatuur door pasten. Geen verrassingen bij de installatie, geen productiestilstand door aanpassingen achteraf.

Verbouwing en renovatie

Voor een verbouwing heeft de aannemer actuele tekeningen nodig. Niet die uit 1994 met handgeschreven correcties in de kantlijn. Een 3D scan geeft binnen een week de situatie zoals die er vandaag bij staat — als pointcloud, als BIM-model of als plattegronden voor de vergunning.

Assetbeheer en meerjarenonderhoud

Een volledig BIM-model van een productiefaciliteit dient als basis voor assetbeheer. Elk element in het model — van klimaatinstallatie tot brandmeldsysteem — krijgt informatie gekoppeld: installatiedatum, levensduur, onderhoudscyclus, vervangingskosten. Zo leg je niet alleen de geometrie van de fabriek vast, maar ook de levenscyclus van alles wat erin zit.

Wat dit vraagt van de organisatie

Een scan is snel gezet. Wat meer aandacht verdient, is de vraag wat je daarna met de data doet. Een pointcloud die ergens op een server staat maar nooit wordt geraadpleegd, levert weinig op.

Organisaties die er het meeste uithalen, zijn de organisaties die de pointcloud actief in hun werkproces opnemen: als referentie bij nieuwe projecten, als basis voor leverancierscommunicatie, als startpunt voor de volgende verbouwing. Dat vraagt om een bewuste keuze over hoe de data wordt beheerd en wie er toegang toe heeft.

Uit onze ervaring blijkt dat juist de toegankelijkheid van de data het verschil maakt. Een pointcloud die via een online viewer beschikbaar is voor de eigen technische dienst én voor externe leveranciers, heeft aantoonbaar meer impact dan een bestand dat alleen de BIM-coördinator kan openen.

Een observatie uit de praktijk

Wat ons opvalt in gesprekken met facility managers en technisch directeuren: de meeste organisaties weten dat hun tekeningen niet meer kloppen. De drempel is niet het besef dat er een probleem is, maar de stap om er iets aan te doen.

Dat begrijpen we. Een scan voelt als een extra investering bovenop al het andere dat er speelt. Maar de vraag die we steeds vaker terugkrijgen — "wat kost het als we het níet doen?" — is precies de juiste.

Een gemiste productiedag, een installatieproject dat twee weken uitloopt, een verbouwingsofferte die na opstart wordt herzien: die kosten zijn zelden lager dan de scan die ze had kunnen voorkomen.

Meer weten over 3D scanning voor uw productiefaciliteit?

Bel Herwin of Raymon: 038 3035 355 Of stuur een e-mail: info@bimbuildings.nl

Lees ook: 3D scanning voor fabrieken en productiehallen

BimBuildings is gevestigd in Zwolle en actief in Noord- en Oost-Nederland. Van de eerste scan tot het werkklare model.
